SoC 설계자를 위한 RTL 린트 룰 Top 20 완전정복

“같은 버그라도 RTL 코딩 단계에서 잡으면 1의 비용, 검증 단계에서 잡으면 10, 양산 후 칩에서 발견되면 1000의 비용이 든다 — 린트는 그 1의 자리를 지키는 문지기다.”

일본 반도체 컨소시엄(STARC)이 제정한 사실상의 업계 표준. 항공우주 고신뢰성 표준(DO-254)의 베이스라인으로도 쓰인다. 규칙을 아래 4등급으로 분류한다.

Michael Keating & Pierre Bricaud 공저. IP 재사용 설계의 바이블로, 네이밍·구조화 관행의 출처다.

상용 정적 검증 툴. 규칙을 접두사+코드로 식별한다 — W=Lint, SYNTH_=합성, CDC_=클럭 도메인.

Verilator는 UNOPTFLAT·LATCH·WIDTH 같은 경고 식별자로, Google ChipsAlliance의 Verible은 .rules.verible_lint 구성 파일로 CI/CD에 통합한다.

⚙️ 원리 — 클럭 신호에 AND/OR 게이트를 직접 물려 클럭을 끄고 켜면, 게이트 지연으로 클럭 스큐가 생기고 입력 변화 순간 글리치(짧은 가짜 펄스)가 발생한다.

⛔ 위반 시 — 의도치 않은 가짜 클럭 엣지가 플립플롭을 트리거 → 칩 전체 상태 오염.

✅ 해결 — 클럭은 만지지 말고 Clock Enable 핀을 가진 FF를 쓰거나, 합성 툴이 ICG(Integrated Clock Gating) 셀을 삽입하도록 둔다.

⚙️ 원리 — 비동기 리셋은 거는 것(Assertion)은 즉각적이어야 하나, 푸는 것(Deassertion)은 클럭 엣지와 동기화되어야 한다.

⛔ 위반 시 — 클럭 엣지 부근에서 리셋이 풀리면 FF가 리셋도 정상도 아닌 메타스테빌리티(Metastability)에 빠진다(Reset Recovery/Removal 위반).

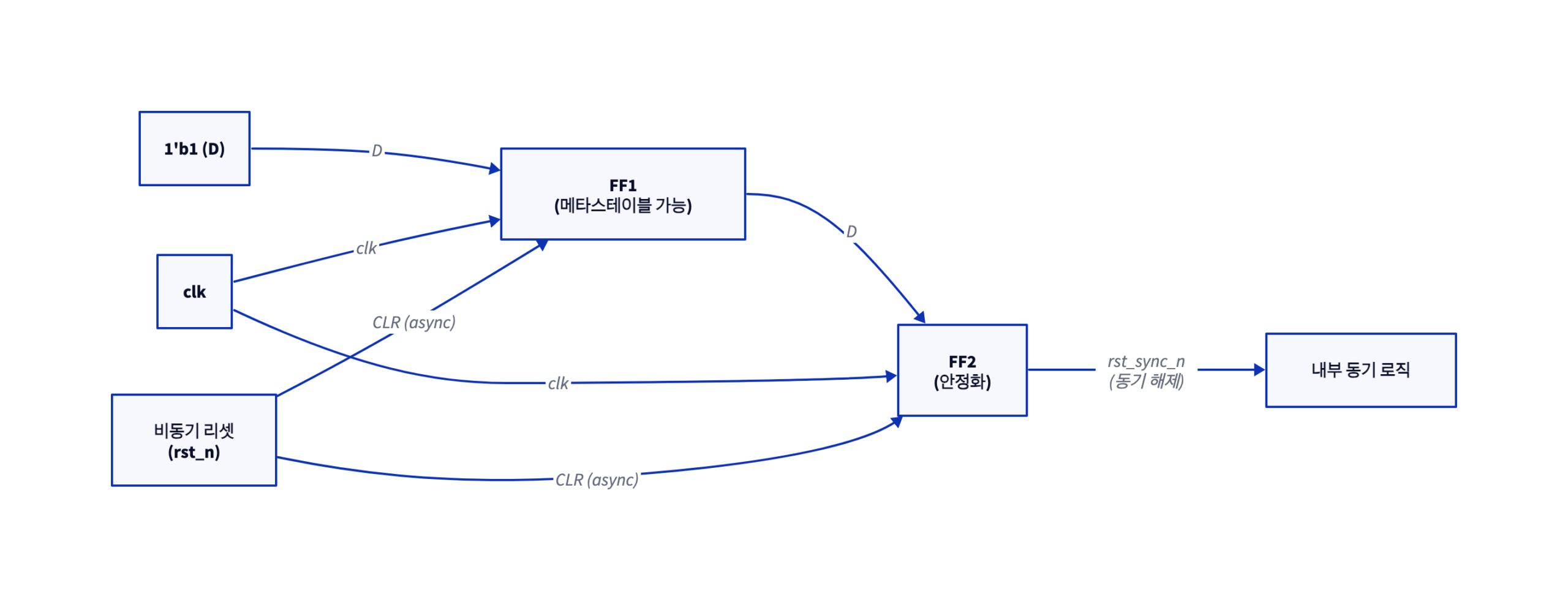

✅ 해결 — 2단 FF 리셋 동기화기(Reset Synchronizer) 사용. 리셋은 비동기로 직결하되, 해제만 두 클럭에 걸쳐 동기화된다.

⚙️ 원리 — 리셋 트리는 클럭 트리에 준하는 중요 신호다. 중간에 게이트가 끼면 글리치가 전파된다.

⛔ 위반 시 — 짧은 글리치로 SoC 일부 블록만 무작위 리셋 → 원인 불명 시스템 다운.

✅ 해결 — 동기화기를 거친 리셋은 다른 로직 없이 FF의 리셋 핀에 직결.

⚙️ 원리 — 한 블록 안에서는 posedge 또는 negedge 중 하나만 쓴다(DDR 등 특수 인터페이스 제외). 그래야 정적 타이밍 분석(STA)과 테스트 회로(DFT/ATPG)가 깔끔하다.

⛔ 위반 시 — 한 주기에 반(半)주기 타이밍 패스가 생겨 셋업 여유가 절반으로 줄고 고속 동작이 불가능해진다.

✅ 해결 — 원칙적으로 posedge clk만 사용.

⚙️ 원리 — 주파수·위상이 다른 도메인 간 신호를 직결하면 수신 FF의 셋업/홀드를 보장할 수 없다.

⛔ 위반 시 — 수신 FF 메타스테빌리티 → 데이터 손실·쓰레기 값 전파.

✅ 해결 — 1비트 제어 신호는 2-stage Synchronizer(Double Flop), 다중 비트 데이터는 비동기 FIFO 또는 핸드셰이크. SpyGlass CDC_ 시리즈가 이를 전담 검증한다.

⚙️ 원리 — 조합 블록(always_comb)의 if/case에서 모든 분기(else/default)를 채우지 않으면, 이전 값을 유지하려 합성 툴이 레벨 민감 래치를 만든다.

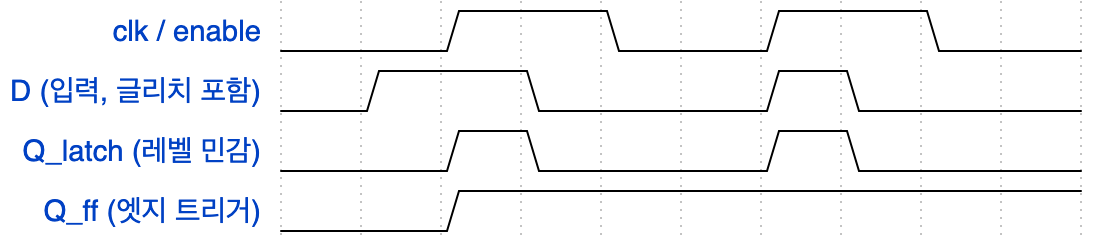

⛔ 위반 시 — 래치는 클럭 엣지가 아닌 레벨에 반응하여 enable High 구간의 입력 변화·글리치를 그대로 통과시키고, STA를 극도로 어렵게 만든다.

✅ 해결 — 모든 분기에 값을 할당하거나, 변수 기본값을 블록 첫 줄에 선언.

⚙️ 원리 — FF를 거치지 않고 출력이 자기 입력으로 되돌아오는 구조.

⛔ 위반 시 — 무한 발진(Oscillation) 또는 상태 고착, 타이밍 툴 무한 루프·합성 중단. Verilator에서는 시뮬레이션 속도를 급격히 떨어뜨린다.

✅ 해결 — 피드백 경로에 최소 1개 이상의 레지스터를 삽입해 클럭 단위로 끊는다.

⚙️ 원리 — 순차회로(FF)는 Non-blocking(<=), 조합회로는 Blocking(=)을 쓴다.

⛔ 위반 시 — 혼용 시 시뮬레이터 이벤트 평가 순서에 따른 경합 조건(Race Condition) 발생 → 합성된 실제 HW와 다른 동작.

✅ 해결 — always_ff에는 <=, always_comb에는 =만.

⚙️ 원리 — 구식 always @(a or b) 방식에서 우변 변수를 목록에서 빠뜨리는 실수.

⛔ 위반 시 — 시뮬레이터는 래치처럼 동작하나 합성 툴은 완전한 조합회로로 만들어 시뮬–합성 불일치.

✅ 해결 — always_comb를 쓰면 툴이 목록을 자동 추론.

⚙️ 원리 — 서로 다른 always/assign이 같은 신호에 값을 쓰는 행위.

⛔ 위반 시 — 시뮬레이션에서 충돌 값이 X로 출력되고, 실제 칩에서는 VDD–GND 단락(Short)으로 물리적 손상 위험.

✅ 해결 — 신호당 드라이버는 단 하나로 한정.

⚙️ 원리 — #1 같은 시간 지연은 시뮬레이터 전용 구문이다.

⛔ 위반 시 — 합성 툴(Design Compiler 등)은 #을 완전히 무시한다. 딜레이에 의존한 로직은 합성 후 오작동.

⚙️ 원리 — logic [7:0] cnt = 0; 같은 선언 동시 초기화는 FPGA에선 유효하나 ASIC에선 무시된다.

⛔ 위반 시 — 시뮬레이션은 0으로 시작하지만 실제 칩은 전원 인가 시 임의의 쓰레기 값에서 출발 → 디버깅 난해한 불일치.

✅ 해결 — 반드시 명시적 리셋으로 초기화.

⚙️ 원리 — 선언된 폭/크기를 넘는 인덱스 접근.

⛔ 위반 시 — 시뮬레이션은 X 반환, 합성 툴은 0으로 고정하거나 해당 로직을 통째로 최적화 제거할 수 있다.

⚙️ 원리 — // synopsys full_case는 “나머지 조건은 무시해도 좋다”는 강제 지시다.

⛔ 위반 시 — 처리되지 않은 예외가 실제로 발생하면 시뮬은 래치, 합성은 Don’t-care 최적화 → 둘이 갈라지는 끔찍한 논리 오류.

✅ 해결 — 프라그마 대신 SystemVerilog unique/priority case를 사용해 의도를 안전하게 전달.

⚙️ 원리 — Don’t-care에 1'bx를 할당하면 면적 최적화 이점이 있으나, X가 제어문으로 흘러들면 X-Pessimism/Optimism이 발생한다.

⛔ 위반 시 — RTL 시뮬레이션이 실제 HW 버그를 은폐(낙관)하거나 과도 비관으로 오탐을 만든다.

✅ 해결 — 통제된 환경에서만, 검증 의도가 분명할 때만 사용.

⚙️ 원리 — 좌·우변 폭이 다르면(assign a[3:0] = b[4:0];) 툴이 임의로 잘라내거나(Truncation) 0으로 채운다(Zero Padding).

⛔ 위반 시 — 의도치 않은 데이터 손실·부호(Sign) 왜곡. 가장 흔하면서 추적이 어려운 버그군.

✅ 해결 — 명시적 슬라이싱(b[3:0])·캐스팅으로 폭을 일치시킨다.

⚙️ 원리 — 인스턴스화 시 연결하지 않은 입력 핀.

⛔ 위반 시 — CMOS에서 입력이 부유(Floating)하면 전압이 0~1 사이를 떠돌며 PMOS·NMOS가 동시 도통 → 관통 전류(Crowbar Current) 누설.

✅ 해결 — 미사용 입력은 반드시 0/1로 고정.

⚙️ 원리 — 과거엔 다수 모듈이 한 버스를 공유하려 내부 Z를 썼다.

⛔ 위반 시 — 현대 ASIC/DFT 툴은 내부 트라이스테이트 라우팅을 잘 못 다루며 버스 경합(Contention) 위험이 크다.

✅ 해결 — 내부 데이터 라우팅은 멀티플렉서(MUX)로.

⚙️ 원리 — FF 사이에 게이트(가산기·곱셈기·다단 MUX)가 지나치게 많은 경우.

⛔ 위반 시 — 전파 지연이 클럭 주기를 초과 → 셋업 타임 위반 → 목표 주파수 미달.

✅ 해결 — 중간에 파이프라인 레지스터를 삽입해 로직을 분할.

⚙️ 원리 — 폭·상태 값을 8, 4'b0010처럼 하드코딩.

⛔ 위반 시 — 스펙 변경 시 코드 곳곳을 수동 수정 → 휴먼 에러.

✅ 해결 — localparam/parameter로 의미 있는 이름을 부여해 재사용성 확보.

린트는 정적 분석이라 런타임 동적 상태나 설계자의 아키텍처 의도를 모른다. 구조적으로 절대 도달 불가능한 데드 코드 분기에서 래치 경고를 띄우는 식이다.

오탐은 외부 Waiver 파일(Verilator .vlt, SpyGlass .awl/TCL)로 관리하는 것이 표준이다. 코드 내 인라인 // lint_off는 가독성을 해치므로 지양하고, ▲특정 모듈·신호만 정밀 타겟팅 ▲무시해도 안전한 이유(Justification)를 문서화 ▲리뷰 승인을 받는다. 핵심은 “Waiver 최소화”다.

가독성을 위한 괄호 확장 강제 룰과 길이 축소를 위한 괄호 제거 룰이 충돌하는 경우, 수석 설계자가 프로젝트 .lint_config에 우선순위를 명문화해 해결한다.

린트는 “A 포트가 B 포트에 문법에 맞게 연결됐는가”는 보지만 “그 연결이 논리적으로 맞는가“는 모른다. 코너 케이스 데드락은 UVM 동적 시뮬레이션·정형 검증(Formal Verification)을 거쳐야만 드러난다.

수억 게이트를 집적하는 SoC에서는 개인의 ‘작동만 하는’ 창의적 코드보다, 툴이 완벽히 해석하고 동료가 쉽게 읽는 ‘예측 가능한(Predictable)’ 코드가 최고의 설계 자산이다. 린트는 그 예측 가능성을 보장하는 첫 단추일 뿐, UVM·CDC·정형 검증으로 이어지는 전체 흐름의 종착점이 아님을 기억해야 한다.

📌 본 글은 STARC RTL Design Style Guide, Synopsys RMM, SpyGlass Rules Reference, Verilator·Verible 공식 문서를 종합한 교육·참고용 자료입니다. 구체적 룰 번호와 적용 기준은 사용 중인 툴 버전과 프로젝트 정책에 따라 달라질 수 있으니, 실무 적용 전 해당 공식 문서를 확인하시기 바랍니다.
